Клапан КПД стенового исполнения

8 320 руб./шт

Цена указана с НДС

Нашли дешевле?

- +

В корзину

Оставить заявку

info@energo1.com (круглосуточная почта для заявок)

Тех.документация

Описание

✅ При заказе клапана необходимо уточнить конструктивные и технические данные:

Тип клапана;
С приводом / без привода;
Напряжение привода;
Рабочее сечение.

Предел огнестойкости клапанов КПД:

в режиме дымового - EI 120

СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ДЫМОВОГО КЛАПАНА КПД СТЕНОВОГО ИСПОЛНЕНИЯ:

КПД-120МНЕ220-ДУ(С) 850-850, где

КПД - клапан дымовой;
120 - предел огнестойкости, мин.;
Обозначение привода:
- МНЕ - электромеханический реверсивный привод 220В/24В;
- ЭМ - электромагнитный привод 220В/24В;
ДУ - дымоудаления;
С - стеновой клапан;
850-850 - рабочее сечение В-Н, мм.

Расшифровка обозначения: противодымный клапан стенового исполнения с пределом огнестойкости 120 минут, с электромеханическим реверсивным приводом, дымоудаления, с рабочим сечением 850 на 850 мм.

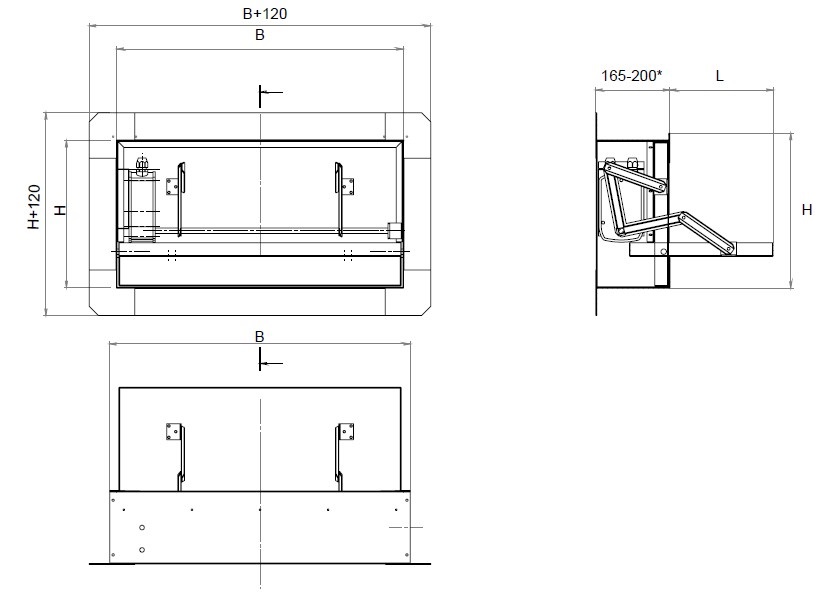

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА КПД-С СТЕНОВОГО ИСПОЛНЕНИЯ

Вылет заслонки стенового клапана:

Н, мм	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
L1, мм	174	224	189	216	266	316	366	416	466	179	204	206	231	256	281	306

Размер со " * " применять, если клапан с электромагнитным приводом или размер Н меньше 250 мм.

ПЛОЩАДЬ ПРОХОДНОГО СЕЧЕНИЯ КЛАПАНОВ КПД-С, м²

		Ширина, В (мм)
		300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Высота, Н (мм)	300	0,08	0,1	0,13	0,15	0,18	0,2	0,23	0,25	0,28	0,3	0,32	0,35	0,38
	400		0,14	0,17	0,21	0,24	0,28	0,31	0,35	0,38	0,41	0,45	0,48	0,52
	500			0,22	0,27	0,31	0,36	0,4	0,45	0,49	0,53	0,58	0,62	0,67
	600				0,32	0,38	0,43	0,48	0,54	0,59	0,65	0,7	0,76	0,81
	700					0,45	0,51	0,57	0,64	0,7	0,76	0,83	0,88	0,95
	800						0,58	0,66	0,73	0,81	0,88	0,95	1,02	1,1
	900							0,75	0,83	0,91	0,99	1,07	1,16	1,24
	1000								0,93	1,01	1,1	1,2	1,29	1,39
	1100									1,11	1,22	1,3	1,41	1,53
	1200										1,31	1,43	1,56	1,67
	1300											1,56	1,69	1,82
	1400												1,83	1,96
	1500													2,11

КОЭФФИЦИЕНТЫ МЕСТНОГО СОПРОТИВЛЕНИЯ КЛАПАНОВ КПД-С, ζ

А,мм/В,мм	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	120	1250	1300	1350	1400	1450	1500
250	1,01	0,87	0,76	0,67	0,60	0,55	0,50	0,45	0,42	0,39	0,37	0,35	0,32	0,31	0,29	0,28	0,28	0,27	0,26	0,25	0,33	0,32	0,31	0,28	0,28	0,27
300	0,86	0,79	0,68	0,60	0,54	0,49	0,45	0,41	0,38	0,35	0,33	0,31	0,29	0,28	0,26	0,25	0,24	0,23	0,23	0,22	0,29	0,28	0,27	0,26	0,25	0,24
350	0,82	0,75	0,64	0,57	0,51	0,46	0,42	0,39	0,36	0,33	0,31	0,29	0,27	0,26	0,25	0,23	0,23	0,22	0,21	0,20	0,27	0,26	0,25	0,24	0,24	0,23
400	0,78	0,71	0,61	0,54	0,48	0,44	0,40	0,37	0,34	0,31	0,29	0,28	0,26	0,24	0,23	0,22	0,21	0,20	0,20	0,19	0,26	0,25	0,24	0,23	0,22	0,22
450	0,75	0,68	0,59	0,52	0,46	0,42	0,38	0,35	0,32	0,30	0,28	0,26	0,25	0,23	0,22	0,21	0,20	0,19	0,19	0,26	0,25	0,24	0,23	0,22	0,21	0,21
500	0,72	0,65	0,56	0,49	0,44	0,40	0,36	0,33	0,31	0,29	0,27	0,25	0,24	0,22	0,21	0,20	0,19	0,18	0,18	0,25	0,24	0,23	0,22	0,21	0,20	0,20
550	0,70	0,63	0,54	0,48	0,43	0,38	0,35	0,32	0,30	0,28	0,26	0,24	0,23	0,21	0,20	0,19	0,18	0,17	0,25	0,24	0,23	0,22	0,21	0,20	0,20	0,19
600	0,68	0,61	0,52	0,46	0,41	0,37	0,34	0,31	0,29	0,27	0,25	0,23	0,22	0,21	0,20	0,19	0,18	0,17	0,24	0,23	0,22	0,21	0,20	0,19	0,19	0,18
650	0,66	0,59	0,51	0,45	0,40	0,36	0,33	0,30	0,28	0,26	0,24	0,23	0,21	0,20	0,19	0,18	0,17	0,24	0,23	0,22	0,21	0,20	0,20	0,19	0,18	0,18
700	0,64	0,57	0,49	0,43	0,39	0,35	0,32	0,29	0,27	0,25	0,23	0,22	0,21	0,20	0,18	0,17	0,25	0,23	0,22	0,21	0,21	0,20	0,19	0,18	0,18	0,17
750	0,62	0,55	0,48	0,42	0,38	0,34	0,31	0,28	0,26	0,24	0,23	0,21	0,20	0,19	0,18	0,17	0,24	0,23	0,22	0,21	0,20	0,19	0,18	0,18	0,17	0,16
800	0,61	0,54	0,47	0,41	0,37	0,33	0,30	0,28	0,26	0,24	0,22	0,21	0,19	0,19	0,17	0,16	0,23	0,22	0,21	0,20	0,19	0,19	0,18	0,17	0,17	0,16
850	0,67	0,59	0,51	0,44	0,40	0,36	0,32	0,30	0,28	0,26	0,25	0,22	0,21	0,20	0,19	0,18	0,18	0,17	0,16	0,16	0,21	0,20	0,19	0,19	0,18	0,18
900	0,65	0,58	0,50	0,43	0,39	0,36	0,32	0,29	0,27	0,26	0,23	0,22	0,20	0,20	0,18	0,18	0,17	0,16	0,15	0,15	0,20	0,20	0,19	0,18	0,18	0,17
950	0,63	0,56	0,49	0,42	0,38	0,34	0,31	0,29	0,27	0,25	0,23	0,21	0,20	0,19	0,18	0,17	0,16	0,16	0,15	0,21	0,20	0,19	0,19	0,18	0,17	0,17
1000	0,62	0,55	0,48	0,42	0,38	0,33	0,30	0,28	0,26	0,25	0,22	0,21	0,20	0,19	0,18	0,17	0,16	0,15	0,14	0,20	0,20	0,19	0,18	0,18	0,17	0,17
1050	0,61	0,54	0,47	0,41	0,37	0,33	0,30	0,28	0,26	0,23	0,22	0,20	0,19	0,19	0,17	0,17	0,16	0,15	0,14	0,20	0,19	0,19	0,18	0,17	0,17	0,16
1100	0,60	0,53	0,45	0,40	0,36	0,32	0,29	0,27	0,25	0,23	0,20	0,20	0,19	0,18	0,17	0,16	0,15	0,15	0,14	0,20	0,19	0,18	0,18	0,17	0,16	0,16
1150	0,59	0,52	0,44	0,40	0,36	0,32	0,29	0,27	0,25	0,22	0,21	0,20	0,19	0,18	0,17	0,16	0,15	0,14	0,20	0,19	0,19	0,18	0,17	0,17	0,16	0,16
1200	0,58	0,51	0,44	0,39	0,34	0,31	0,29	0,26	0,25	0,22	0,21	0,19	0,18	0,17	0,16	0,16	0,15	0,14	0,20	0,19	0,18	0,18	0,17	0,16	0,16	0,15
1250	0,57	0,50	0,43	0,38	0,34	0,31	0,28	0,26	0,23	0,22	0,20	0,19	0,18	0,17	0,16	0,15	0,14	0,13	0,19	0,19	0,18	0,17	0,17	0,16	0,16	0,15
1300	0,57	0,50	0,43	0,38	0,33	0,30	0,28	0,26	0,23	0,21	0,20	0,19	0,18	0,17	0,16	0,15	0,14	0,13	0,19	0,18	0,18	0,17	0,16	0,16	0,15	0,15
1350	0,56	0,49	0,42	0,37	0,33	0,30	0,27	0,25	0,22	0,21	0,20	0,18	0,17	0,17	0,16	0,15	0,14	0,20	0,19	0,18	0,17	0,17	0,16	0,16	0,15	0,15
1400	0,55	0,48	0,41	0,37	0,32	0,29	0,27	0,25	0,22	0,21	0,19	0,18	0,17	0,16	0,15	0,15	0,14	0,19	0,19	0,18	0,17	0,17	0,16	0,15	0,15	0,14
1450	0,55	0,48	0,41	0,36	0,32	0,29	0,27	0,25	0,22	0,20	0,19	0,18	0,17	0,16	0,15	0,15	0,20	0,19	0,18	0,18	0,17	0,16	0,16	0,15	0,15	0,14
1500	0,54	0,47	0,40	0,36	0,31	0,29	0,26	0,23	0,22	0,20	0,19	0,18	0,17	0,16	0,15	0,14	0,20	0,19	0,18	0,17	0,17	0,16	0,16	0,15	0,15	0,14

Клапан КПД стенового исполнения обладает уникальной конструкцией. Это устройство, выполненное из стали толщиной 1 мм в форме прямоугольника, включает в себя внутренне размещенный привод и оснащено фланцем шириной 60 мм для присоединения.

Такие клапаны часто используются в перегородках шахт лифтов. В обычных условиях заслонки этих клапанов остаются закрытыми, блокируя движение воздуха в системе дымоудаления. Однако в случае пожара, на этаже, где произошло возгорание, заслонки автоматически открываются, тогда как на всех других этажах они остаются закрытыми, эффективно предотвращая распространение опасных газов и дыма.

Стеновые клапаны дымоудаления КПД варьируются в длине от 165 до 200 мм. Клапаны с длиной 200 мм предназначены для монтажа в проемы, высотой до 250 мм, а также оснащаются электромагнитным приводом.
