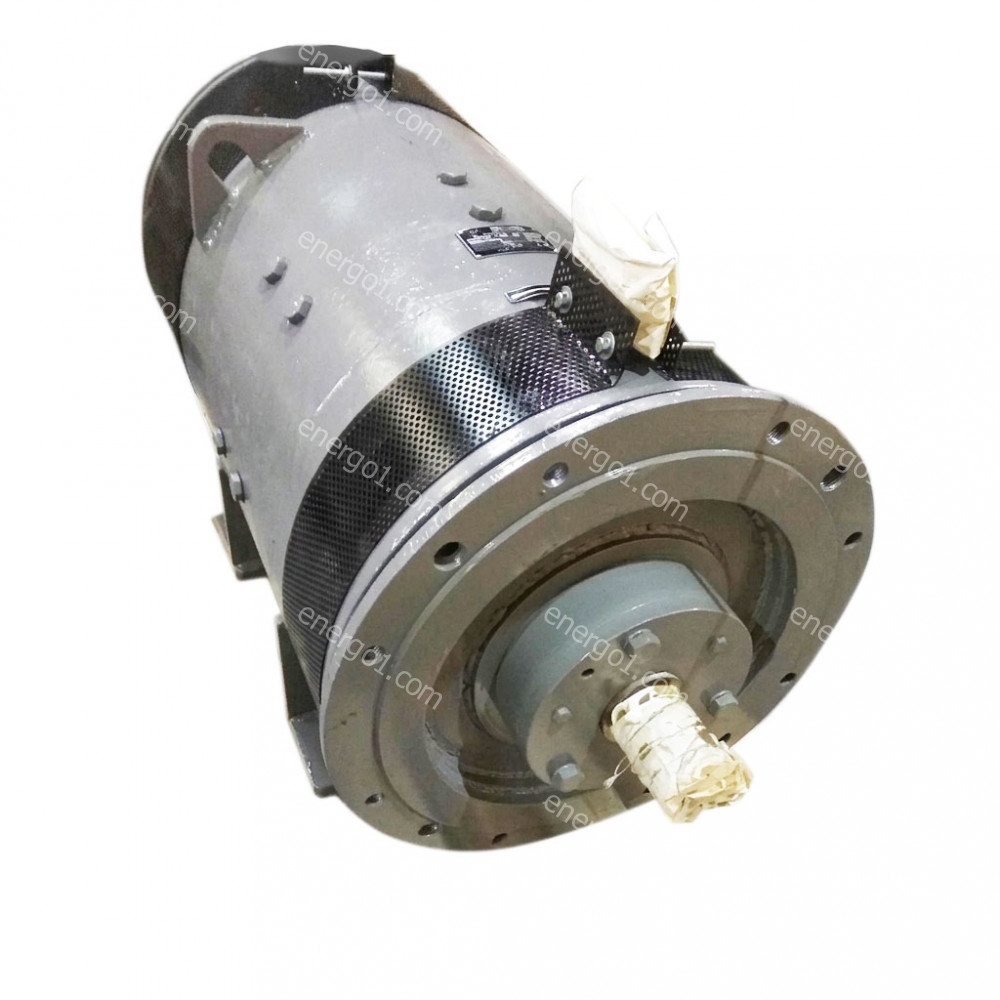

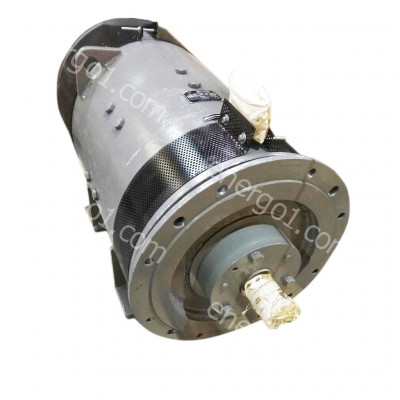

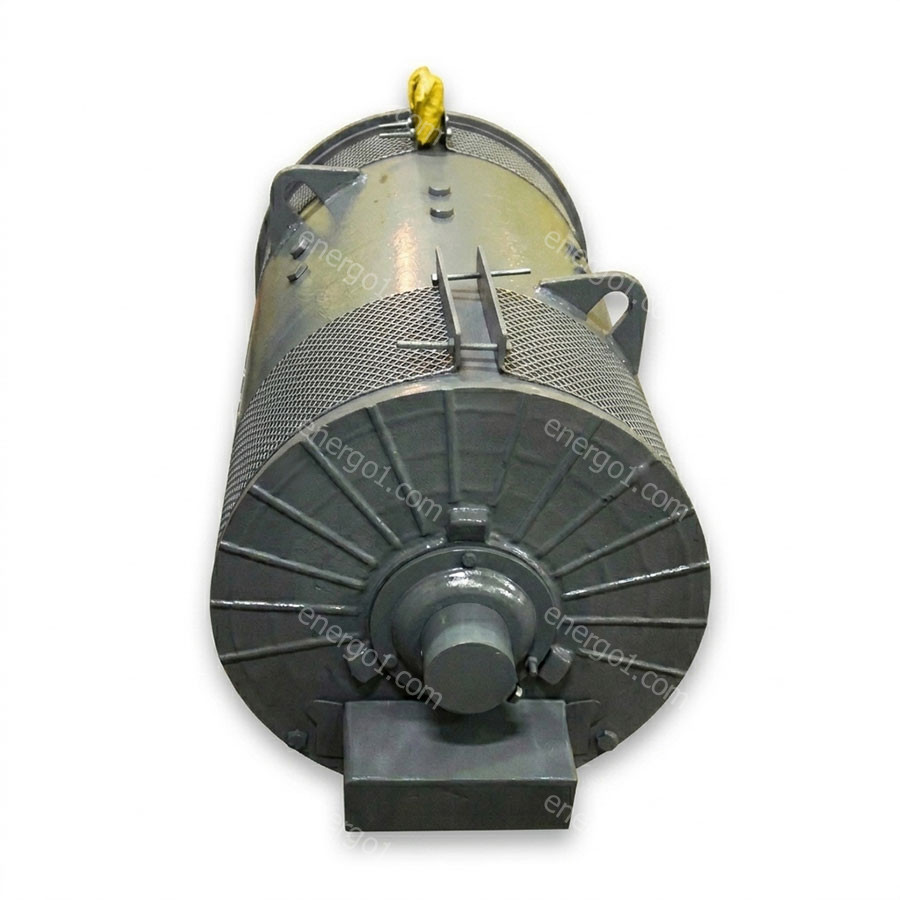

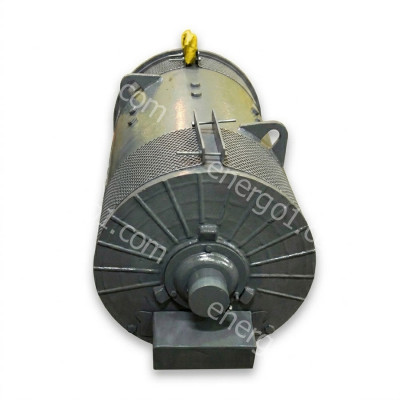

Электродвигатели 2ПФ
Электродвигатели серии 2ПФ относятся к машинам постоянного тока в защищенном корпусе с независимой вентиляцией от постороннего или встроенного вентилятора.
Применяются для преобразования электрической энергии в механическую и используются для работы в широкорегулируемых электроприводах.
Высота оси вращения: 132, 160, 180, 200, 225, 250, 280, 315 mm.
Двигатели 2ПФ рассчитаны для установки в закрытых помещениях запыленностью токонепроводящей пылью в пределах нормы и в условиях окружающей среды:
Применяются для преобразования электрической энергии в механическую и используются для работы в широкорегулируемых электроприводах.
Высота оси вращения: 132, 160, 180, 200, 225, 250, 280, 315 mm.
Двигатели 2ПФ рассчитаны для установки в закрытых помещениях запыленностью токонепроводящей пылью в пределах нормы и в условиях окружающей среды:
- УХЛ4 - температура от +1 до +40оС, влажность 80% при +25оС;
- О4 - температура от +1 до +55оС, относительная влажность 98% при +35оС.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Двигатели 2ПФ обладают такими техническими характеристиками:- класс защиты корпуса: IP23;
- возможность работы в номинальном постоянном режиме S1 (длительный и беспрерывный рабочий период, во время которого двигатель нагревается до установившейся температуры);
- тип вращения валов: реверсивное направление;
- возможность комплектации тахогенераторами ТП75-20-0,2, ТП80, ТМГ-30П;
- класс изоляции нагревостойкости обмотки возбуждения "F".
УСТРОЙСТВО
Конструкция электродвигателя представлена на рисунке:
 |
Электродвигатель серии 2ПФ со встроенным мотор-вентилятором и тахогенератором горизонтального исполнения
1 - жалюзи, 2 - коробка выводов, 3 - тахогенератор, 4 - кольцо лабиринтное, 5 - траверса, 6 - щит передний, 7 - бракет, 8 - коллектор, 9 - обмотка якоря, 10 - станина, 11 - якорь, 12 - диафрагма, 13 - коробка выводов, 14 - мотор-вентилятор, 15 - щит задний, 16 - кольцо лабиринтное, 17 - полюс главный, 18 - катушка полюса главного, 19 - катушка полюса добавочного, 20 - полюс добавочный, 21 - болт для заземления.
В двигатетелях 2ПФ с независимой вентиляцией устанавливается специальный асинхронный мотор-вентилятор, имеющий отдельную коробку выводов, расположенную на станине.
Для измерения частоты вращения якоря машины тахометром в торцевой крышке имеется резьбовое отверстие, закрытое винтом. Постоянный контроль частоты вращения осуществляется тахогенератором.
На комплектующие изделия, тахогенератор и БМВ прилагается соответственно инструкция.
Двигатель соединяется с приводом при помощи клиноременной передачи, эластичной, зубчатой или кольцевой муфты.
КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ
По способу монтажа исполнение бывает:- на лапах IM1001, IM1011, IM1031, IМ1002, IМ1012, IМ1032.
- комбинированное IМ2001, IМ2011, IМ2031, IМ2002, IМ2012, IМ2032, IM 2071, IМ2111.
- фланцевое IM3001, IM3011, IМ3611.
РАСШИФРОВКА МАРКИРОВКИ
Маркировка электродвигателей 2ПФ ХХ1Y2Z3 УХЛ4 расшифровывается таким образом:- 2 – серия машины;
- П – электрический агрегат, работающий на постоянном токе;
- Ф – защищенные с независимой вентиляцией от встроенного вентилятора;
- Ш – шихтованный магнитопровод;
- ХХ1 – значение высоты вращающей оси;
- Y2 – значение условной длины якорного сердечника: М – первый тип, L – второй тип;
- Z3 – наличие в системе тахогенератора: Г – тахогенератор присутствует, нет обозначения – тахогенератор отсутствует;
- УХЛ4 – тип климатического исполнения и категории установки электродвигателя: УХЛ4 с возможностью изготовления конструкции для О4.
Купить Электродвигатель постоянного тока 2ПФ в Екатеринбурге по цене от производителя. Доставка транспортными компаниями во все регионы России и страны СНГ. Большое количество моделей в наличии на складе. Возможна частичная/полная отсрочка платежа. Для получения дополнительной информации Вы можете отправить запрос на электронную почту ekb@energo1.com. Специалисты помогут подобрать наиболее подходящий для Вас вариант!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ СЕРИИ 2ПФ
| Типоразмер двигателя * | Мощность,кВт | Напряжение,В | Частота вращения, об/мин | КПД, % | |
| Номинальная | Максимальная | ||||
|
2ПФ132М 2ПФ132МГ |
2 | 110 | 750 | 3750 | 68 |
| 220 | 750 | 2500 | 67 | ||
| 440 | 800 | 1850 | 71,5 | ||
| 3 | 110 | 1060 | 4000 | 73,5 | |
| 220 | 1060 | 3000 | 74 | ||
| 440 | 1060 | 2500 | 73 | ||
| 4 | 110 | 1500 | 4200 | 77,5 | |
| 220 | 1500 | 4200 | 80,5 | ||
| 440 | 1500 | 3750 | 82,5 | ||
| 6 | 110 | 2200 | 4000 | 83 | |
| 220 | 2360 | 4000 | 83,5 | ||
| 440 | 2360 | 4000 | 85 | ||
| 7,5 | 220 | 3000 | 4000 | 85 | |
| 440 | 3000 | 4000 | 85 | ||
|
2ПФ132L 2ПФ132LГ |
2,8 | 110 | 750 | 3750 | 66,5 |
| 220 | 750 | 2500 | 67 | ||
| 440 | 750 | 1850 | 69 | ||
| 4,2 | 110 | 950 | 4000 | 72 | |
| 220 | 1000 | 3000 | 73 | ||
| 440 | 1000 | 2500 | 73 | ||
| 5,5 | 110 | 1500 | 4200 | 79 | |
| 220 | 1600 | 4200 | 80,5 | ||
| 440 | 1600 | 3750 | 80,5 | ||
| 7,5 | 110 | 2200 | 4000 | 83 | |
| 220 | 2120 | 4000 | 83,5 | ||
| 440 | 2200 | 4000 | 86 | ||
| 11 | 220 | 3000 | 4000 | 85,5 | |
| 440 | 3150 | 4000 | 86,5 | ||
|
2ПФ160М 2ПФ160МГ |
4,2 | 110 | 800 | 3750 | 74,5 |
| 220 | 750 | 2500 | 73 | ||
| 440 | 750 | 1850 | 73 | ||
| 6 | 110 | 1000 | 4000 | 78 | |
| 220 | 1000 | 3000 | 79 | ||
| 440 | 1000 | 2500 | 79 | ||
| 7,5 | 220 | 1500 | 4200 | 83 | |
| 440 | 1600 | 3750 | 83,5 | ||
| 13 | 220 | 2240 | 4000 | 87 | |
| 440 | 2240 | 4000 | 86,5 | ||
| 16 | 220 | 3150 | 4000 | 87 | |
| 440 | 3150 | 4000 | 88 | ||
|
2ПФ160L 2ПФ160LГ |
5,6 | 110 | 750 | 3750 | 76 |
| 220 | 800 | 2500 | 77,5 | ||
| 440 | 800 | 1850 | 76,5 | ||
| 8 | 220 | 1000 | 3000 | 80 | |
| 440 | 1060 | 2500 | 81 | ||
| 11 | 110 | 1500 | 4200 | 84 | |
| 220 | 1500 | 4200 | 84,5 | ||
| 440 | 1500 | 3750 | 84,5 | ||
| 16 | 220 | 2360 | 4000 | 87 | |
| 440 | 2360 | 4000 | 88,5 | ||
| 18,5 | 220 | 3150 | 4000 | 87,5 | |
| 440 | 3150 | 4000 | 88,5 | ||
|
2ПФ180М 2ПФ180МГ |
9 | 110 | 800 | 3300 | 77 |
| 220 | 750 | 2500 | 76,5 | ||
| 440 | 750 | 1850 | 77,5 | ||
| 12 | 110 | 1060 | 3500 | 81 | |
| 220 | 1060 | 3300 | 82 | ||
| 440 | 1000 | 2500 | 81 | ||
| 15 | 110 | 1500 | 3500 | 84 | |
| 220 | 1500 | 3500 | 85,5 | ||
| 440 | 1500 | 3500 | 85 | ||
| 26 | 220 | 3150 | 3500 | 89 | |
| 440 | 3150 | 3500 | 89,5 | ||
|
2ПФ180L 2ПФ180LГ |
10 | 110 | 750 | 3300 | 77,5 |
| 220 | 750 | 2500 | 79 | ||
| 440 | 750 | 1850 | 78 | ||
| 14 | 220 | 1000 | 3000 | 82 | |
| 440 | 1000 | 2500 | 83 | ||
| 18,5 | 220 | 1500 | 3500 | 87 | |
| 440 | 1500 | 3500 | 87 | ||
| 25 | 220 | 2120 | 3500 | 89 | |
| 440 | 2200 | 3500 | 89,5 | ||
| 32 | 440 | 3150 | 3500 | 90,5 | |
|
2ПФ200М 2ПФ200МГ |
22 | 220 | 1600 | 3500 | 87,5 |
| 440 | 1600 | 3500 | 88 | ||
| 30 | 440 | 2200 | 3500 | 90 | |
| 40 | 440 | 3000 | 3500 | 90,5 | |
|
2ПФ200L 2ПФ200LГ |
15 | 110 | 750 | 3300 | 82 |
| 220 | 750 | 2500 | 82,5 | ||
| 440 | 800 | 1850 | 83,5 | ||
| 20 | 220 | 1000 | 3000 | 85,5 | |
| 440 | 1000 | 2500 | 85,5 | ||
| 30 | 220 | 1500 | 3500 | 88,5 | |
| 440 | 1500 | 3500 | 88,5 | ||
| 42 | 440 | 2360 | 3500 | 90,5 | |
| 55 | 440 | 3150 | 3500 | 91 | |
|
2ПФ225М 2ПФ225МГ |
10 | 220 | 500 | 1800 | 74,5 |
| 15 | 220 | 600 | 2100 | 79,5 | |
| 18,5 | 220 | 750 | 2500 | 81 | |
| 22 | 220 | 1000 | 2500 | 82,5 | |
| 340 | 1000 | 2500 | 82,5 | ||
| 440 | 1000 | 1000 | 82,5 | ||
| 37 | 220 | 1500 | 3000 | 87 | |
| 340 | 1500 | 2000 | 87 | ||
| 440 | 1500 | 2700 | 87 | ||
|
2ПФ225L 2ПФ225LГ |
15 | 220 | 500 | 1800 | 77,5 |
| 18,5 | 220 | 600 | 2100 | 83 | |
| 440 | 750 | 1500 | 83 | ||
| 22 | 220 | 750 | 2500 | 83,2 | |
| 30 | 220 | 1060 | 2500 | 85 | |
| 440 | 1060 | 2250 | 85 | ||
|
2ПФ250М 2ПФ250МГ |
18,5 | 220 | 500 | 1500 | 76 |
| 22 | 220 | 600 | 2100 | 80 | |
| 440 | 600 | 1800 | 80 | ||
| 30 | 220 | 750 | 2000 | 81 | |
| 440 | 850 | 2100 | 81 | ||
| 37 | 220 | 1060 | 2500 | 85 | |
| 440 | 1060 | 2500 | 85 | ||
| 50 | 440 | 1500 | 1800 | 87 | |
| 55 | 220 | 1500 | 2800 | 87 | |
| 440 | 1700 | 2800 | 87 | ||
|
2ПФ250L 2ПФ250LГ |
22 | 220 | 500 | 1500 | 78 |
| 26,5 | 440 | 600 | 1800 | 81,5 | |
| 28 | 220 | 600 | 2100 | 82,5 | |
| 30 | 220 | 750 | 1500 | 84,3 | |
| 440 | 750 | 2000 | 84,3 | ||
| 37 | 220 | 750 | 2000 | 83,2 | |
| 340 | 750 | 2000 | 83,2 | ||
| 45 | 220 | 1000 | 2500 | 86 | |
| 340 | 1180 | 2500 | 86 | ||
| 440 | 1000 | 1500 | 86 | ||
| 71 | 440 | 1500 | 2800 | 88,5 | |
| 75 | 220 | 1500 | 2800 | 89,5 | |
|
2ПФ280М 2ПФ280МГ |
30 | 220 | 500 | 1200 | 84,5 |
| 37 | 220 | 600 | 1500 | 84,5 | |
| 440 | 600 | 1500 | 84,5 | ||
| 45 | 220 | 750 | 2000 | 87 | |
| 440 | 750 | 1200 | 87 | ||
| 75 | 220 | 1000 | 2250 | 88,5 | |
| 440 | 1180 | 2250 | 88,5 | ||
| 110 | 220 | 1500 | 2600 | 89 | |
| 440 | 1500 | 2250 | 89 | ||
|
2ПФ280L 2ПФ280LГ |
37 | 220 | 500 | 1250 | 83,2 |
| 440 | 500 | 1250 | 83,2 | ||
| 45 | 220 | 600 | 1500 | 85,5 | |
| 440 | 600 | 1200 | 85,5 | ||
| 55 | 220 | 750 | 1900 | 87,5 | |
| 440 | 750 | 1000 | 87,5 | ||
| 85 | 440 | 1000 | 2250 | 88,7 | |
| 132 | 220 | 1500 | 2600 | 91 | |
| 440 | 1500 | 1900 | 91 | ||
|
2ПФ315М 2ПФ315МГ |
45 | 440 | 500 | 1250 | 86 |
| 55 | 220 | 600 | 1500 | 87 | |
| 440 | 600 | 1500 | 87 | ||
| 75 | 220 | 750 | 1700 | 88,5 | |
| 440 | 750 | 1800 | 88,5 | ||
| 100 | 440 | 1000 | 2200 | 88 | |
| 110 | 220 | 1000 | 2250 | 89 | |
| 160 | 220 | 1500 | 2400 | 90 | |
| 440 | 1900 | 2400 | 90 | ||
|
2ПФ315L 2ПФ315LГ |
55 | 220 | 500 | 1250 | 86 |
| 440 | 500 | 1250 | 86 | ||
| 75 | 220 | 630 | 1500 | 87,5 | |
| 440 | 630 | 1500 | 87,5 | ||
| 90 | 220 | 750 | 1800 | 88 | |
| 340 | 750 | 1800 | 88 | ||
| 118 | 440 | 1000 | 2000 | 89 | |
| 220 | 220 | 1500 | 2400 | 91 | |
| 440 | 1500 | 2000 | 91 | ||
* Технические характеристики указаны для климатического исполнения УХЛ4.
